標準模組總成（一）

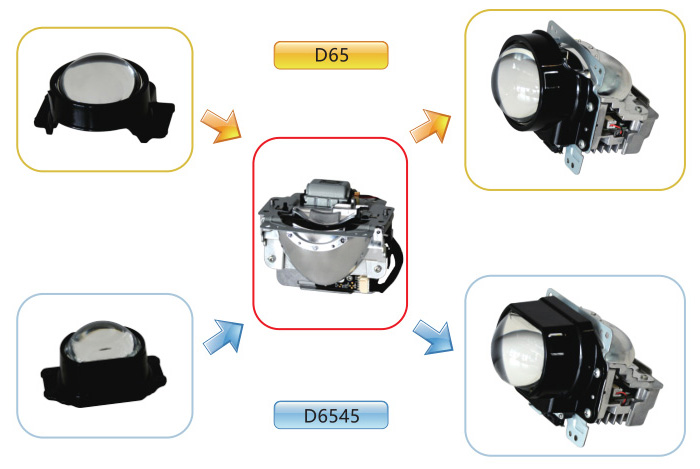

一、標準模組總成

二、產品尺寸

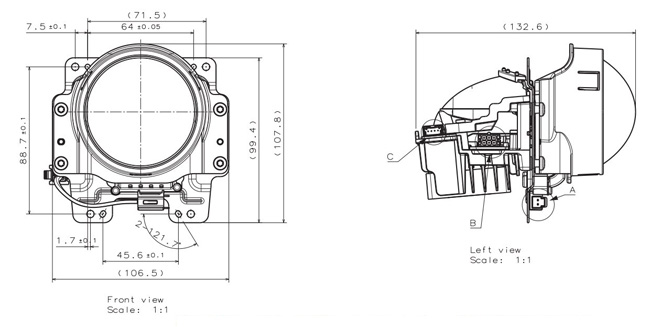

SDL01-RB-D65 產品尺寸：132*106*108

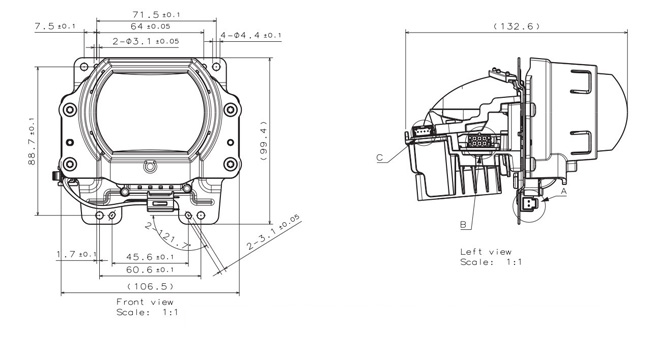

SDL02-RB-D6545 產品尺寸：132*106*99

三、PES 單元---圓形/方形透鏡

1、功能：遠光/近光一體，通過靜音馬達帶動齒輪切換遮光板,實現遠近光功能切換。

2、透鏡大小——D65mm， D65*45

3、重量——約515g

4、散熱方式——主動散熱（帶風扇）

5、固定方式——預留安裝孔

6、驅動——內置驅動

7、產品滿足GB以及ECE關于 LED 大燈模組的光學標準

8、模組總成EMC滿足CISPR25 等級4標準

9、LED 模組在環境溫度-40℃ - 90℃正常工作

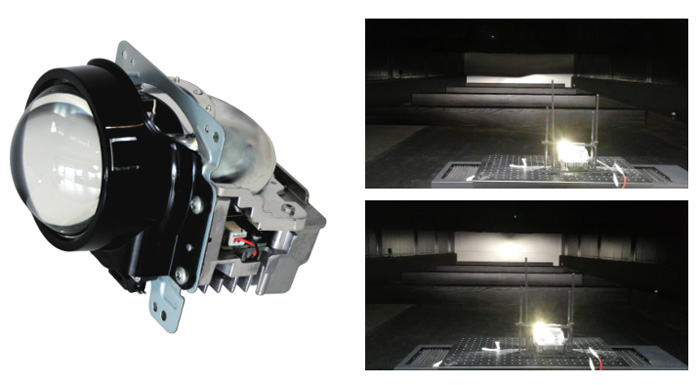

產品實測

在路照模擬參數設定（兩透鏡間距1.4M ， 透鏡中心離地高度0.8M，按面罩透過率85%）條件下：

近光：

滿足法規要求，滿足吉利的三級路照標準。
遠光：
滿足法規要求，滿足吉利的三級路照標準。

LED熱流明：1顆5芯1900LM

實測屏幕光通量：
近光：925LM 遠光：1580LM
